伺服電機 130ST

產品介紹

型號：130ST

應用領域

工業：自動化設備、紡織機械、工業控制

可選配零件

溫馨提示：
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系marketing@leiligroup.com。

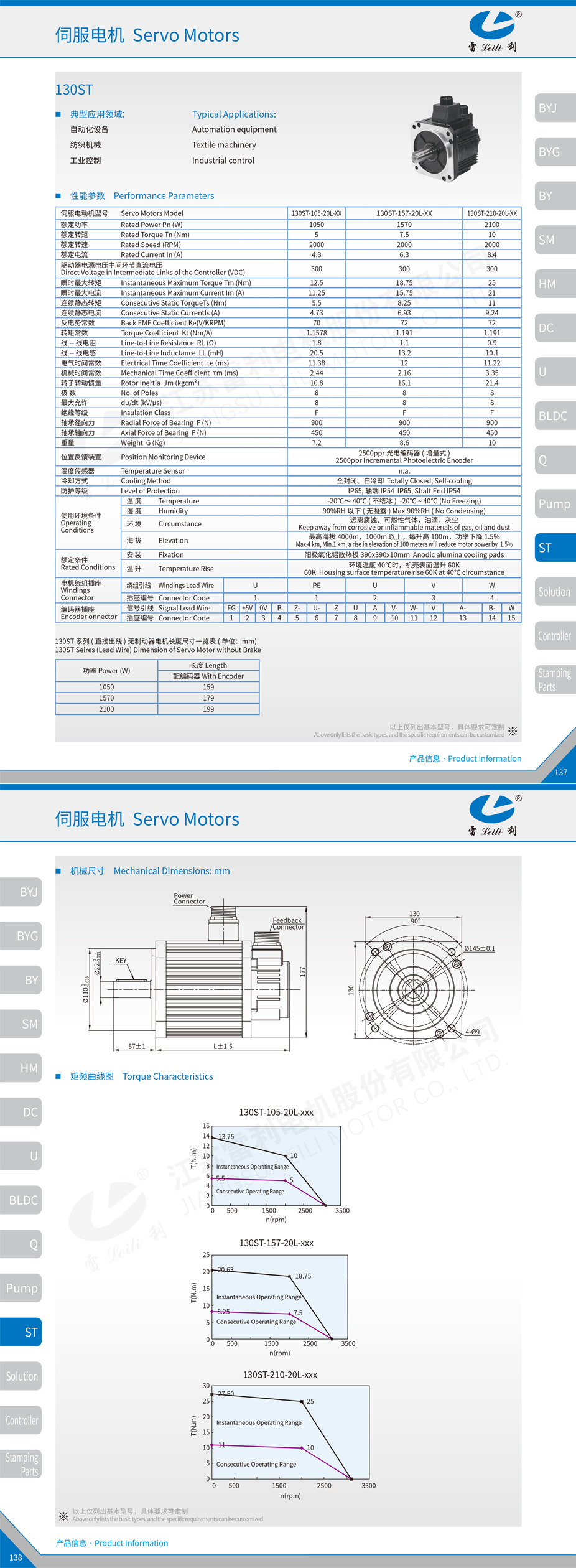

產品參數

伺服電動機型號					130ST-105-20L-XX			130ST-157-20L-XX						130ST-210-20L-XX
額定功率(W)					1050			1570						2100
額定轉矩(Nm)					5			7.5						10
額定轉速(RPM)					2000			3000						2000
額定電流(A)					4.3			6.3						8.4
驅動器電源電壓中間環節直流電壓(VDC)					300			300						300
瞬時最大轉矩(Nm)					12.5			18.75						25
瞬時最大電流(A)					11.25			15.75						21
連續靜態轉矩(Nm)					5.5			8.25						11
連續靜態電流(A)					4.73			6.93						9.24
反電勢常數(V/KRPM)					70			72						72
轉矩常數(Nm/A)					1.1578			1.191						1.191
線 -- 線電阻(Ω)					1.8			1.1						0.9
線 -- 線電感(mH)					20.5			13.2						10.1
電氣時間常數(ms)					11.38			12						11.22
機械時間常數(ms)					2.44			2.16						3.35
轉子轉動慣量(kgcm²)					10.8			16.1						21.4
極數					8			8						8
最大允許(kV/μs)					8			8						8
絕緣等級					F			F						F
軸承徑向力(N)					900			900						900
軸承軸向力(N)					450			450						450
重量(Kg)					7.2			8.6						10
位置反饋裝置					2500 ppr 光電編碼器 ( 增量式 )
溫度傳感器					n.a.
冷卻方式					全封閉、自冷卻
防護等級					IP65, 軸端 IP54
使用環境條件	溫度				-20℃～ 40℃ ( 不結冰 )
	濕度				90%RH 以下 ( 無凝露 )
	環 境				遠離腐蝕、可燃性氣體，油滴，灰塵
	海拔				最高海拔 4000m，1000m 以上，每升高 100m，功率下降 1.5%
額定條件	安裝				陽極氧化鋁散熱板 390x390x10mm
	溫升				環境溫度 40℃時，機殼表面溫升60K
電機繞組插座	繞組引線	U			PE			U			V			W
	插座編號	1			1			2			3			4
編碼器插座	信號引線	FG	+5V	0V	B	Z-	U-	Z	U	A	V-	W-	V	A-	B-	W
	插座編號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
